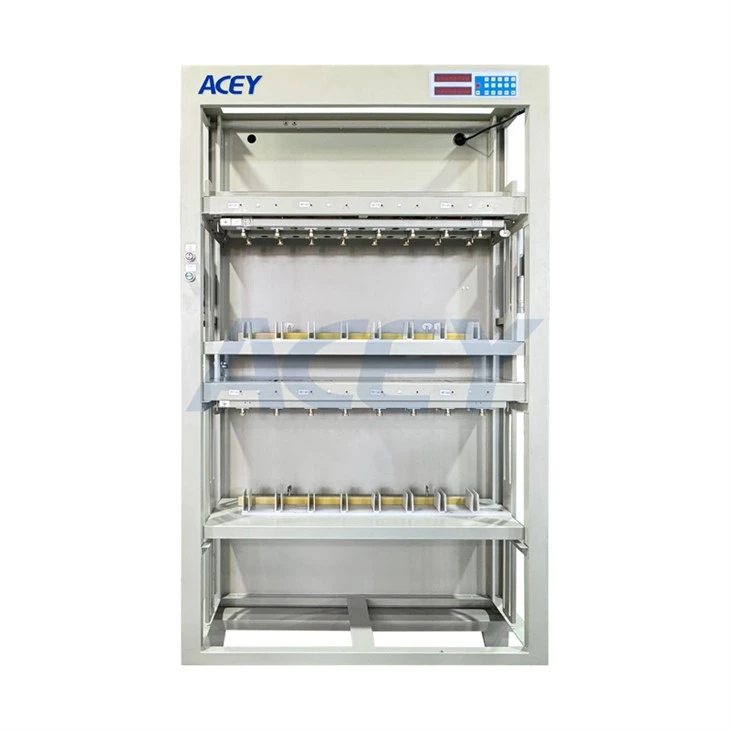

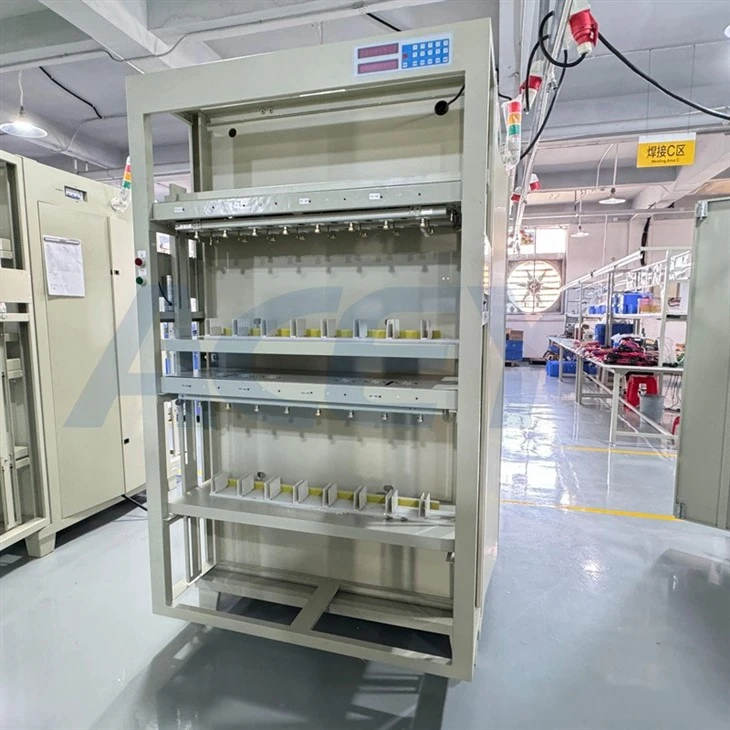

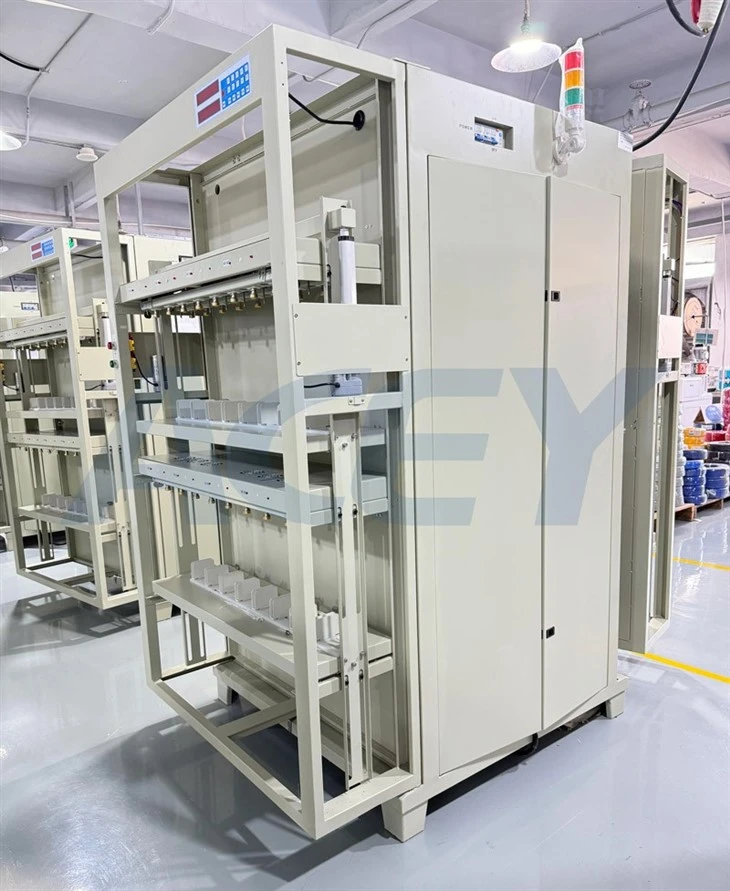

Máy kiểm tra pin lithium ion

Số lượng kênh thiết bị

32 kênh

Kích thước bên ngoài

Chiều dài 1008* Chiều rộng 750* Chiều cao 1700 (kích thước là theo mô hình thực tế)

Màu khung gầm

Tiêu chuẩn màu trắng xám /xám đen (có thể được tùy chỉnh)

Loại kẹp

Kẹp đầu bằng pin Pin Pin

Khoảng cách kẹp

81mm

Hỗ trợ thông số kỹ thuật pin

Kích thước tương thích pin: Độ dài 90-220 mm; độ dày 15-70 mm; chiều cao 80-230 mm; Khoảng cách trung tâm tab pin 60-150 mm.

Chế độ điều khiển kênh

Mỗi pin có nguồn điện áp không đổi độc lập và nguồn điện áp không đổi, ổn định và không sốc, và có thể nhận ra bắt đầu, dừng, tạm dừng, tiếp tục và bảo vệ.

Mỗi kênh có điện áp không đổi độc lập và mạch điều khiển phần cứng hiện tại không đổi.

Độ chính xác của việc sạc dòng điện và dòng điện có thể được hiệu chỉnh tự động bằng phần mềm.

Cung cấp năng lượng làm việc

Hệ thống năm pha ba pha AC380V ± 10%, 50Hz

Hệ số công suất

Lớn hơn hoặc bằng 0. 99

AC Tỷ lệ biến dạng hiện tại

Ít hơn hoặc bằng 2%

Chỉ số hiệu quả của Bộ điện

Phí lớn hơn hoặc bằng 80%, xả lớn hơn hoặc bằng 70%

Tiêu thụ năng lượng làm việc

Nhỏ hơn hoặc bằng 38kW

Tỷ lệ lỗi thiết bị

<1%

Môi trường làm việc

Nhiệt độ -10 ~ 40, độ ẩm tương đối 80%

Phương pháp làm mát

Lượng không khí tự nhiên, khí thải đi lên

Báo động khói

Không bắt buộc

Chức năng bảo vệ phần điện

1. Bảo vệ điện áp điện áp quá mức

2. Bảo vệ giới hạn tần số điện lưới điện

Tham số kênh

Phạm vi đo điện áp

DC 0 ~ 5V

Phạm vi điện áp pin

Điện tích dc 0 ~ 4.5V; Xả DC 4,5 ~ 1,5V

Phạm vi điện áp không đổi

DC 2 ~ 4,5V

Độ chính xác điện áp

± {{0}}

Điện áp ổn định

Nhỏ hơn hoặc bằng (± 1mV)

Phạm vi hiện tại

Điện tích dc 200ma -200 a; Xả dc 200ma -200 a

Độ chính xác hiện tại

± 0. 5 Rd +0

Sự ổn định hiện tại

Nhỏ hơn hoặc bằng (± 1mA)

Thời gian tăng hiện tại (tải 90%)

Nhỏ hơn hoặc bằng 50ms

Thời gian khởi động kênh (tải 90%)

Nhỏ hơn hoặc bằng 50ms

Chức năng phần mềm

Chế độ điều khiển

Công việc thiết bị điều khiển máy tính, kiểm soát toàn bộ tủ, hỗ trợ bắt đầu một điểm và chuyển đổi bước độc lập, với hệ thống quét

Chế độ giao tiếp

RS485/TCP

Cài đặt quy trình

32 bước và 256 chu kỳ có thể được đặt

Chế độ sạc

Dòng điện không đổi; điện áp không đổi; dòng điện không đổi & điện áp

Tính phí điều kiện giới hạn

Điện áp, dòng điện, thời gian, công suất, - △ v

Chế độ xả

Dòng điện không đổi, công suất không đổi, điện trở không đổi

Xuất viện điều kiện giới hạn

Điện áp, thời gian và công suất

Chức năng bảo vệ điểm duy nhất

Sạc bảo vệ quá điện áp, sạc bảo vệ điện áp

Xả bảo vệ quá điện áp, xả bảo vệ dưới điện áp

Sạc và phóng điện áp bảo vệ xu hướng

Bảo vệ dao động điện áp

Bảo vệ biến động hiện tại

Bảo vệ kết nối ngược pin, chế độ bảo vệ phần cứng

Bảo vệ ngắn mạch ống điện

Bảo vệ báo động dung lượng kênh (Bảo vệ ngoài giờ)

Bảo vệ thả lấy mẫu điện áp

Bảo vệ ngoại lệ điện áp

Khả năng bảo vệ ngoại lệ

Phát hiện điện áp mở trước khi quá trình bắt đầu, hãy dừng kênh có điện áp mở vượt quá giới hạn

Bảo vệ tắt nguồn, Phục hồi điểm ngắt dữ liệu

Phạm vi thời gian

0-3000 phút/bước, đơn vị thời gian là tối thiểu

Độ chính xác thời gian

Nhỏ hơn hoặc bằng ± 1

Chu kỳ kiểm tra lấy mẫu

1S -60 s tùy chọn

Phân loại tế bào

Sắp xếp theo (công suất, thời gian, điện áp mạch mở, nền tảng phóng điện, v.v.)

Sắp xếp dữ liệu

Có thể ghi lại điện áp, dòng điện, thời gian, công suất, v.v., tự động tính tỷ lệ sạc dòng không đổi, tổn thất công suất, hiệu suất xả, điện áp trung bình, điện áp trung bình, cung cấp đường cong dữ liệu và sơ đồ chu kỳ; Có thể xuất văn bản, Excel, Word hoặc MDB Tệp dữ liệu định dạng.

Chức năng cơ bản của phần mềm

1. Phần mềm hỗ trợ các kết nối khác nhau, chẳng hạn như tiếp tục tạm dừng thủ công, tiếp tục tắt phần mềm, mất điện, ngắt kết nối trong giao tiếp thiết bị, tiếp tục dừng bất thường;

2. Hỗ trợ quét mã vạch, quét mã một chiều, mã QR, quét nhảy kênh, tải quét và các phương pháp quét khác;

3. Lưu trữ dữ liệu chi tiết thử nghiệm cục bộ, có thể xem dữ liệu thử nghiệm hiện tại và dữ liệu lịch sử của từng kênh bất cứ lúc nào, có dữ liệu và đường cong tương ứng hai cách và hỗ trợ báo cáo Excel ở dạng đơn hoặc hàng loạt và có thể đặt xuất dữ liệu tự động kết thúc thử nghiệm theo nhu cầu.

4. Hỗ trợ phân loại dung lượng, và phân loại pin;

5. Hỗ trợ phán đoán đủ điều kiện sau khi kiểm tra và đánh giá kết quả vượt qua / ng theo công suất chu kỳ, điện áp, thời gian và thông tin khác được chỉ định;

6. Hỗ trợ bảo vệ bước khác nhau và điện áp toàn cầu, dòng điện, bảo vệ bất thường nhiệt độ và báo động bất thường, hỗ trợ quá tải pin, kiểm tra bảo vệ quá mức;

7. Hỗ trợ kênh song song (theo thiết bị);

8. Chuyển đổi đơn vị hỗ trợ;

9. Hỗ trợ lưu trữ nền máy chủ cơ sở dữ liệu hoặc kết nối mes;

10. Phần mềm Bảo vệ ngoại tuyến;
